와이어 및 스트립 히터 (Wire & Strip Heather) 다운로드

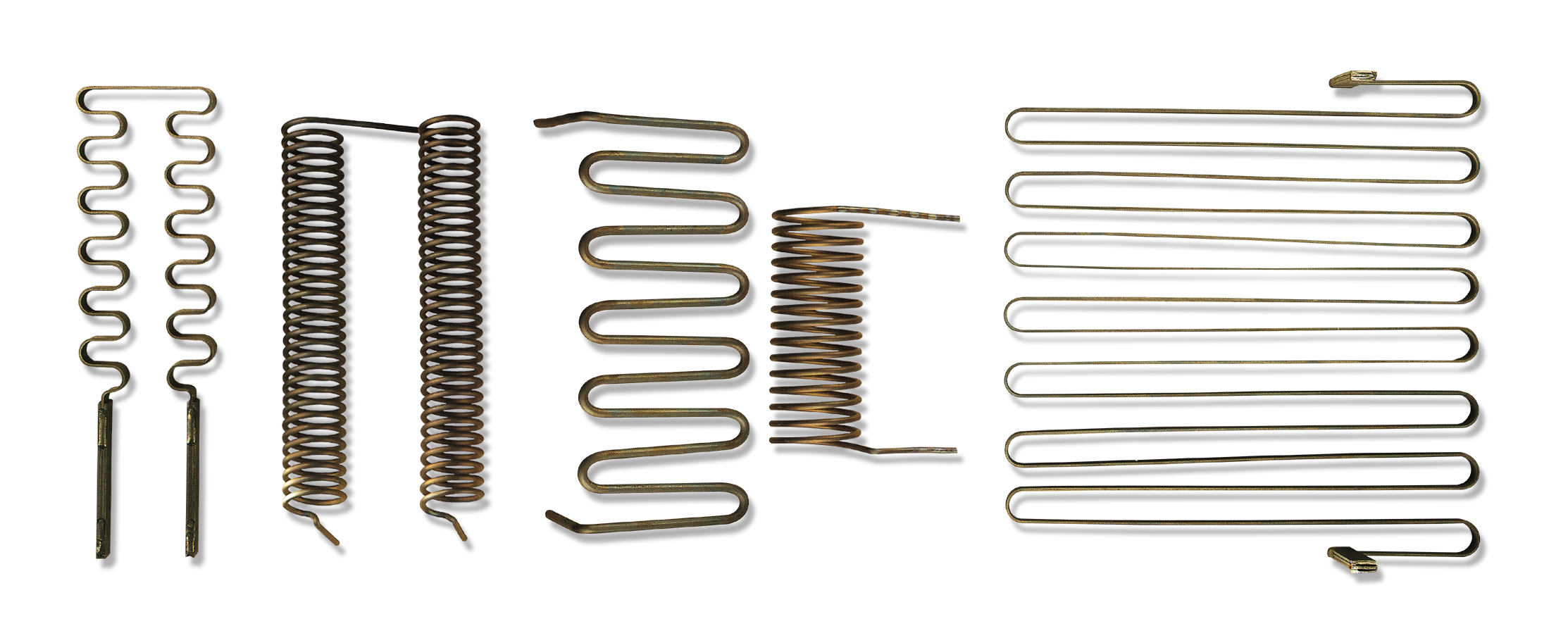

Metallic Heater에서 철크롬과 니켈크롬으로 2가지로 구분합니다. Spring 형상이나 물결형으로 벤딩하여 Alumina Tube 및 열선 Pin을 사용하여 발열체를 지지하는 히터입니다. 철크롬은 산화 피막(알루미나)이 우수하여, 니켈크롬 발열체에 비해 여러가지 측면에서 장점을 많이 가지고 있으며, 공기 분위기에서 사용 온도 및 부하밀도 수명 등이 훨씬 월등합니다. 용도에는 연속로, 대차로, Pit로, 도자기로, 브레이징 등 열처리로에 많이 사용합니다. 철크롬은 온도는 최고온도 1300℃~1420℃(발열체) 범위까지 사용이 가능합니다.
| 열선종류 | Kanthal-APM | Kanthal-A1 | Kanthal-AF | Kanthal-D |
|---|---|---|---|---|
| 사용범위 | 1420℃ | 1400℃ | 1400℃ | 1300℃ |
니켈크롬은 사용온도에 상대적 제한이 있으나, 비 자성체이므로 주파수에 의한 전기적 떨림이 없고 열강도가 우수하며, 특정한 가스 분위기(암모니아 등)에 사용이 가능합니다. 니켈크롬의 온도는 최고온도 1100°C~1250°C (발열체) 범위에 사용됩니다.
| 열선종류 | Nikrothal-80 | Nikrothal-70 | Nikrothal-60 | Nikrothal-40 |
|---|---|---|---|---|
| 사용범위 | 1200℃ | 1250℃ | 1150℃ | 1000℃ |
| 철-크롬 발열체 | 철-크롬(APM) | 철-크롬(A-1) | 철-크롬(AF) | 철-크롬(D) | 철-크롬 2종 |
|---|---|---|---|---|---|
| 형상 | 와이어 | 와이어스트립 | 와이어스트립 | 와이어스트립 | 와이어스트립 |
| 최고사용온도(공기 분위기), ℃ | 1425 | 1400 | 1400 | 1300 | 1100 |
| 화학조성, % | |||||
| Cr | 22 | 22 | 22 | 22 | 15 |
| Al | 5.8 | 5.8 | 5.3 | 4.8 | 4.3 |
| Fe | Reset | Reset | Reset | Reset | Reset |
| 밀도, g/cm2 | 7.10 | 7.10 | 7.15 | 7.25 | 7.28 |
| 고유저항 20℃, Ω mm2mm-1 | 1.45 | 1.45 | 1.39 | 1.35 | 1.25 |
| 온도계수, Ct | |||||
| 800℃ | 1.03 | 1.03 | 1.05 | 1.06 | 1.10 |
| 1000℃ | 1.04 | 1.04 | 1.06 | 1.07 | 1.11 |
| 1200℃ | 1.04 | 1.04 | 1.06 | 1.08 | |
| 열팽창계수, K-1 | |||||
| 20~250℃ | 11 × 10n ( n = -6 ) | ||||
| 20~500℃ | 12 × 10n ( n = -6 ) | ||||
| 20~750℃ | 14 × 10n ( n = -6 ) | ||||
| 20~1000℃ | 15 × 10n ( n = -6 ) | ||||
| 열전도율 20℃, W m-1K-1 | 16 | ||||
| 비열, Kj kg-1 k-1 20℃ | 0.46 | 0.48 | |||
| 융점(대략), ℃ | 1500 | 1500 | |||
| 기계적 강도(대략) | |||||
| 장력, Nmm-2 | 750 | 750 | |||
| 인장강도, Nmm-2 | 550 | 550 | |||
| 경도(대략), H | 230 | 230 | |||
| 처짐강도(대략), % | 16 | 16 | |||
| 900℃ 에서의 장력 Nmm-2 | 40 | 34 | 37 | 34 | 30 |
| 크립강도 | |||||
| 900℃, Nmm-2 | 14 | 6 | 8 | 6 | 4 |
| 1000℃, Nmm-2 | 1~8 | 1 | 1.5 | 1 | 1 |
| 자성변태점 | 자성 (퀴리 점 약 600℃) | ||||
| 복사율 | 0.70 | ||||
| 니켈-크롬 발열체 | N 80 | N 60 | N 40 | N 20 |
|---|---|---|---|---|
| 형상 | 와이어스트립 | 와이어스트립 | 와이어스트립 | 와이어스트립 |
| 최고사용온도(공기 분위기), ℃ | 1200 | 1150 | 1100 | 1050 |
| 화학조성, % | ||||
| Cr | 20 | 15 | 20 | 25 |
| Al | 25 | 45 | 55 | |
| Nl | 80 | 60 | 35 | 20 |
| 밀도, g/cm2 | 8.3 | 8.2 | 7.9 | 7.8 |
| 고유저항 20℃, Ω mm2mm-1 | 1.09 | 1.11 | 1.04 | 0.95 |
| 온도계수, Ct | ||||
| 800℃ | 1.04 | 1.1 | 1.21 | 1.28 |
| 1000℃ | 1.05 | 1.11 | 1.23 | 1.32 |
| 1200℃ | 1.07 | 1.13 | ||
| 열팽창계수, K-1 | ||||
| 20~250℃ | 15 × 10n ( n = -6 ) | 14 × 10n ( n = -6 ) | 16 × 10n ( n = -6 ) | |
| 20~500℃ | 16 × 10n ( n = -6 ) | 15 × 10n ( n = -6 ) | 17 × 10n ( n = -6 ) | |
| 20~750℃ | 17 × 10n ( n = -6 ) | 16 × 10n ( n = -6 ) | 18 × 10n ( n = -6 ) | |
| 20~1000℃ | 18 × 10n ( n = -6 ) | 17 × 10n ( n = -6 ) | 19 × 10n ( n = -6 ) | |
| 열전도율 20℃, W m-1K-1 | 16 | 13 | 13 | 13 |
| 비열, Kj kg-1k-120℃ | 0.46 | 0.46 | 0.50 | 0.50 |
| 융점(대략), ℃ | 1400 | 1390 | 1390 | 1380 |
| 기계적강도(대략) | ||||
| 장력, Nmm-2 | 750 | |||
| 인장강도, Nmm-2 | 450 | |||
| 경도(대략), H | 180 | |||
| 처짐강도(대략), % | 30 | |||
| 900℃에서의 장력 Nmm-2 | 100 | 120 | ||
| 크립강도 | ||||
| 900℃, Nmm-2 | 15 | 20 | ||
| 1000℃, Nmm-2 | 4 | 4 | ||
| 자성변태점 | 비자성 | 부분자성 | 비자성 | |
| 복사율 | 0.88 | |||
| 철-크롬 (A-1) ℃ |
철-크롬 (AF) ℃ |
철-크롬 (D) ℃ |
N80 ℃ |
N60 ℃ |
N40 ℃ |
|
|---|---|---|---|---|---|---|
| 산화성 분위기 | ||||||
| 건조공기 | 1400 | 1400 | 1300 | 1200 | 1150 | 1100 |
| 습윤공기 | 1200 | 1200 | 1200 | 1150 | 1100 | 1050 |
| 중성분위기 | ||||||
| 질소 | 1200/1050 | 1250/1100 | 1150/1000 | 1250 | 1200 | 1150 |
| 알곤 | 1400 | 1400 | 1300 | 1250 | 1200 | 1150 |
| 발열성가스 | ||||||
| 10 CO, 15H2 | ||||||
| 5 CO2, 70H2 | 1150 | 1150 | 1100 | 1100* | 1100 | 1100 |
| 환원성분위기 | ||||||
| 흡열성 가스 | ||||||
| 20 CO, 40H2 | ||||||
| 40N2 | 1050 | 1050 | 1000 | 1100 | 1100 | 1100 |
| 수소 | 1400 | 1400 | 1300 | 1250 | 1200 | 1150 |
| 암모니아 분해가스 | ||||||
| 75H2, 25N2 | 1200 | 1200 | 1100 | 1250 | 1200 | 1150 |
| 진공분위기 | ||||||
| 10-3torr | 1150 | 1200 | 1100 | 1000 | 900 | 900 |
* 침탄 분위기에서 "Green rot" 현상이 나타나므로 철-크롬(AF) 혹은 N60을 사용하여야 한다.
Green rot : 일종의 패스트 현상으로 표면에 푸른빛의 곰팡이 같은 부식 피막이 발생한다.
